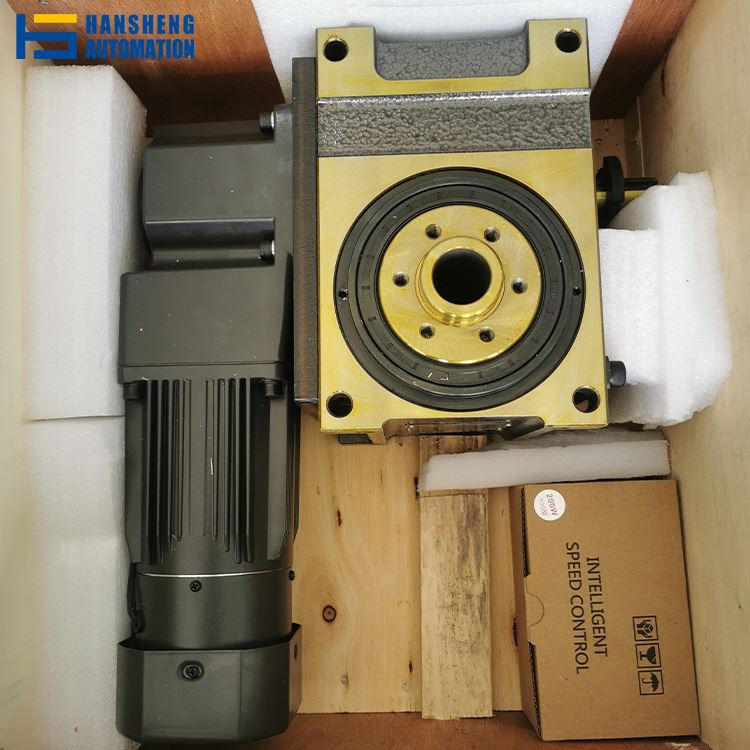

אינדקס מצלמת אוגן חלול

כיצרנית -מובילה בתעשייה של מפחיתי דיוק, Hansheng Automation משרתת בעיקר יציקות ציוד, משתמשי קצה וסוחרים, ומספקת להם מחיצת מצלמה, מפחית סיבובי חלול, תיבת הילוכים פלנטרית, מפחית הילוכים הרמוני ומוצרי מפחית אחרים. יחד עם זאת, בתהליך הפיתוח, גילינו שללקוחות רבים יש לא רק את הביקוש למפחיתים, יש להם גם כמה צרכי עיבוד חלקים ורכישת חלקי ציוד הרכבה. לכן, התחלנו לספק ללקוחות שירות זה מוקדם מאוד.

כיום, השירותים העיקריים שאנו מספקים ללקוחות הם עיבוד ציוד מדויק, עיבוד שבבי cnc, שירות עיבוד יציקה, רכיבי אוטומציה תעשייתית ארבעה שירותים. שימו לב שאנו לא רק מספקים שירותים פשוטים, אנו תומכים בהתאמה אישית, כי ללקוחות שאנו פוגשים יש מגוון צרכים, מה שמאפשר לנו גם לצבור ניסיון רב.

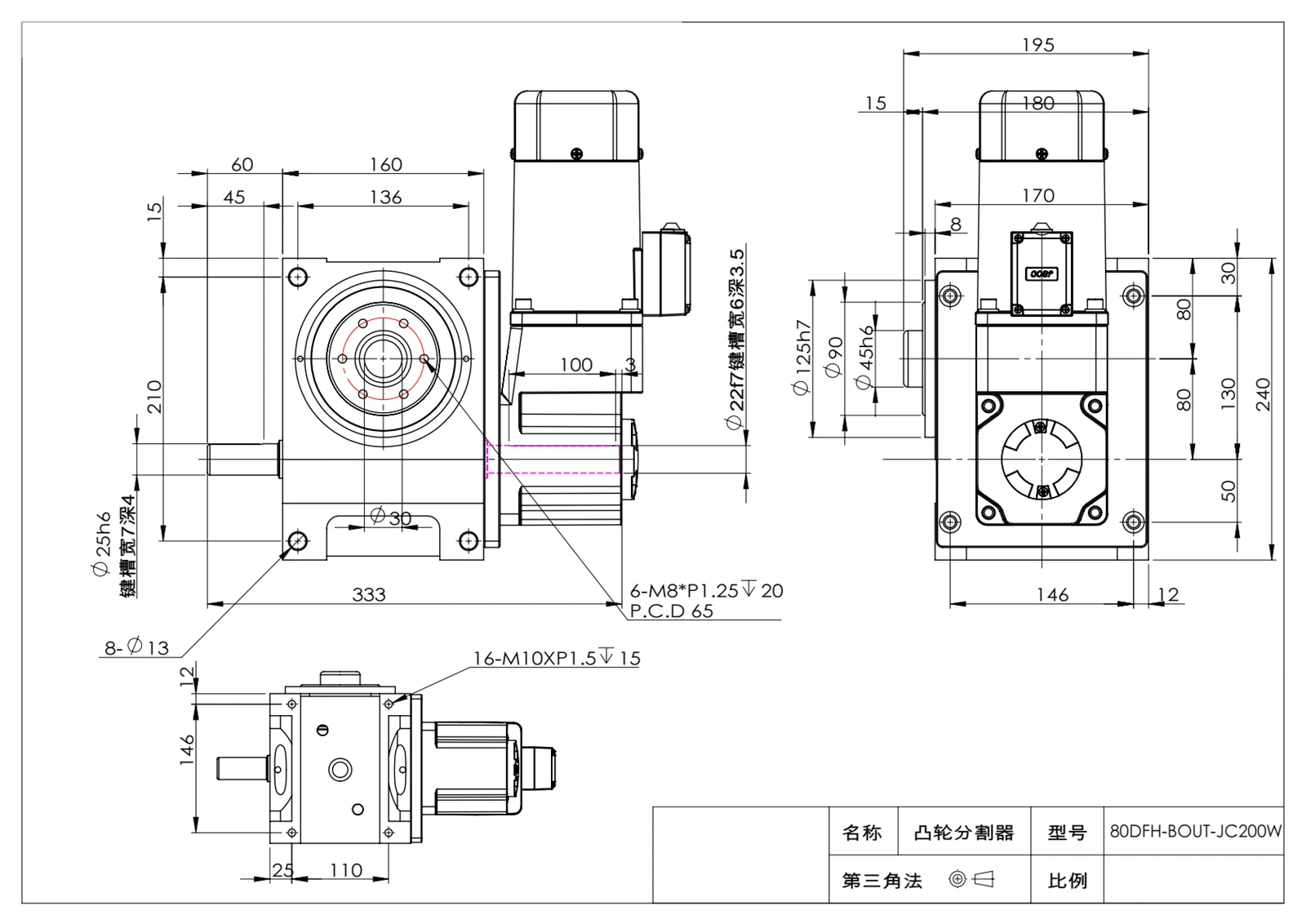

כ"מרכז העצבים" של ציוד אוטומציה, 80DFH חלול מצלמת אינדקס הפך למרכיב מפתח בייצור סוללות ליתיום, הרכבה מדויקת, אריזה חכמה ותרחישים אחרים עם שילוב-דיוק גבוה לסירוגין ועיצוב חלול חדשני. ערך הליבה שלו טמון ב: פישוט חיווט ציוד באמצעות מבנה חלול משולב, תוך פתרון שלוש נקודות הכאב העיקריות של "מיקום לא מדויק, שטח צפוף ושילוב קשה" בקו הייצור האוטומטי עם דיוק של 30 שניות ±30 שניות ויכולת נשיאת עומס סופר-, המסייעים בשיפור היעילות של קו הייצור ביותר מ-30%.

1. עיצוב חלול

השחלה פנימית קלה: האוגן ופיר הפלט מאמצים מבנה חלול דרך-, שיכול להחדיר בקלות כבלים, צינורות אוויר, צינורות הידראוליים וחפצים אחרים, ולהימנע מהסתבכות צינור חיצוני. הוא מתאים במיוחד לציוד הדורש חיווט צפוף, כגון זרועות רובוטיות וספסלי עבודה סיבוביים.

2. אינדקס-בדיוק גבוה

±30 שניות דיוק אינדקס: שווה ערך לשגיאת מיקום לכל סיבוב<0.01°. In scenarios such as lithium battery pole piece stacking and electronic component welding, it ensures that the workpiece docking deviation is ≤0.1mm, directly reducing the product defect rate.

3. כושר נשיאת עומס- גבוה

פיר פלט: רדיאלי 330Kgf + צירי 420Kgf: יכול לשאת ביציבות חלקי עבודה מתחת ל-50 ק"ג לסיבוב מתמשך (כגון פטיפון מודול סוללת ליתיום), מתאים לתחנות עבודה אוטומטיות קטנות ובינוניות-.

פיר כניסה: רדיאלי 350Kgf + כוח כיפוף 260Kgf: לעמוד במתח המשולב של המנוע ומנגנון ההילוכים, ללא רעידות במהירות גבוהה (פחות או שווה ל-300 סל"ד), ולהאריך את החיים הכוללים של הציוד.

מבנה המוצר

1. אוגנים חלולים מבניים

העיצוב החלול מאפשר כבלים, צינורות אוויר, צינורות הידראוליים וכו' ובכך מאפשר שילוב של רכיבים מכניים וחשמליים רבים. מכשירים כמו זרועות רובוטיות או ספסלי עבודה מסתובבים שצריכים חיווט פנימי ימצאו מתאים במיוחד עיצוב זה.

ממשק להתאמת חומר עבודה או התקנת ציוד אחר הוא לוחית אוגן. מבנה האוגן חזק ויציב, מתאים ליישור מדויק. בדרך כלל, אוגנים מיוצרים מתוך מחשבה על הרכבה פשוטה באמצעות חורי ברגים.

2. מנגנון מצלמת

בדרך כלל בצורה של דיסק או חבית, פקה היא החלק הבסיסי של קליפר עם משטח המעובד במדויק לעיקול ייעודי. על ידי שילוב מיסבי הגליל, עקומות אלו עוזרות לווסת במדויק את התנועה לסירוגין של פיר הפלט במהלך הסיבוב.

הגלילים על פיר הפלט באים במגע עם הפקה וגולשים על פני הפקה, ולכן מייצרים סיבוב או תנודה לסירוגין. רולים בנויים בדרך כלל מחומרים- בעלי חוזק גבוה, עוזרים להפחית את החיכוך והבלאי.

3. גלגל קלט

מנוע או מקור כוח אחר מניעים את פיר הכניסה כדי לסובב את הפקה. סיבוב מתמיד של פיר הכניסה מאפשר למשטח המעוגל של הפקה לשלוט בתנועת הגלילים, ומכאן מייצר סיבוב או עצירה לסירוגין של פיר הפלט.

4. פיר תוצאה

מקושר ישירות להתקנים חיצוניים או לחלקי עבודה, פיר הפלט הוא הרכיב שמעביר לבסוף תנועה. העיצוב החלול מביא לקטע ליבה ריק של פיר הפלט ולתנועת אינדקס הנישאת על ידי הרכיב בקוטר החיצוני. התכנון מכתיב שציר המוצא עשוי לנוע ליניארי או סיבובי.

5. מיסבים ומנגנוני תמיכה

לכל רכיב מסתובב של מחלק המצלמה יש מיסבים כדוריים-בדיוק גבוה או סוגים אחרים של מיסבים כדי למזער חיכוך ובלאי ולספק בקרת תנועה מדויקת, ולכן מבטיח פעולה חלקה.

בדרך כלל, קונסטרוקציות מתכת-גבוהות מרכיבות את מערכת התמיכה כדי להבטיח תפקוד יציב של המכשיר כולו במצבי עומס מהיר וכבד.

שש: מערכת סיכה

בדרך כלל בין הפיקה לרולר, קיימת מערכת סיכה המשמשת להפחתת החיכוך והבלאי. על ידי שימוש בתעלות מסוימות, שמן סיכה או גריז מגיעים למשטח החיכוך, ולכן מגדילים את חיי השירות של המפריד ומבטיחים דיוק מרבי של תנועה.

7. דיור

מוקף במעטפת חזקה, המוסד כולו מגן על הרכיבים המדויקים הפנימיים מפני כוחות סביבתיים חיצוניים ומוריד רעש ורעידות.

8. שיטת מיקום

מנגנון המיקום מבטיח שהייה מדויקת בכל נקודת אינדקס עבור פיר הפלט. בדרך כלל בשילוב הצורה הגיאומטרית של הפקה עם ההגבלות המכניות של הגלילים, מערכת המיקום מבטיחה את היציבות של פיר הפלט במצב לא זז.


עקרון עבודה

אינדקס פקה אוגן חלול מונע להסתובב על פני פיר הכניסה על ידי המנוע לפי עקרון הפעולה. קימור פני השטח של הפקה מסדיר את מיקום הגלילים ואת תנועתם, ולכן מנחה את פיר הפלט להסתובב מעת לעת בזווית מוגדרת מראש ומייצר אפקטים מדויקים של אינדקס ועצירה.

1. תעשיית סוללות ליתיום

מכונת ערימת תאי סוללה, פס ייצור מודול, מכונת חיתוך חלקי מוט.

2. מכונות אריזה

מכונת תיוג-מהירה, מכונה ליצירת קרטונים, קו ייצור למילוי.

3. ציוד אלקטרוני ורפואי

מכונת בדיקת לוח PCB, מכונה להרכבת מזרקים, ציוד לריתוך צינור עירוי.
