מהו שסתום סולנואיד?
שסתום מונע חשמלי המשמש לאפשר או לעצור את זרימת המדיה על פניו הוא שסתום סולנואיד. על ידי הזזת בוכנה למעלה ולמטה בהתאם לשדה המגנטי המיוצר על ידי הסולנואיד החשמלי, שסתום סולנואיד פועל. פתיחה או סגירה של האורקל שהמדיה עוברת היא פעולת הבוכנה. ניתן ליישם שסתומים סולנואידים במגוון רחב של שימושים הודות לעיצובים מגוונים, חומרי בנייה ומטרות מעגלים. הם ניתנים לשליטה מרחוק ואוטומטית מאז שהם מופעלים חשמלית. בין שימושים תעשייתיים רבים אחרים, טיפול במים, אוטומטי, עיבוד מזון ועוד רבים מוצאים אותם לעתים קרובות.
כמו כן, רכיב הבקרה הנפוץ ביותר במדעי הנוזלים הם שסתומים אלקטרומגנטיים. התפקידים שלהם הם סגירה, שחרור, ערבוב, הפצה או שילוב של נוזלים. הם מוצאים שימוש במספר תחומי פעילות. מיתוג מהיר ובטוח, אמינות רבה, חיי שירות ארוכים, תאימות בינונית טובה של החומרים המשמשים, כוח שליטה נמוך ועיצוב פשוט מוצעים על ידי שסתומים אלקטרומגנטיים.
01
מוסמך CE
עומד בתקן EN 161: 2011-A3:2013, Class A
02
בֵּינוֹנִי
גז טבעי, גפ"מ, גז עירוני, אוויר וגזים נקיים אחרים
03
בקרת זרימה מדויקת
מושלם לפעולות רגישות במכשור רפואי ובתעשייה, בקרת נוזלים/גז מדויקת
04
זמן תגובה מהיר
תנועות פתיחה וסגירה מהירות חיוניות לשימושי בטיחות ולתגובת סכנה מהירה
איך עובד הסולנואיד?
שסתום סולנואיד פועל בעיקר בשליטה של פתיחה וסגירה של השסתום בכוח אלקטרומגנטי. בדרך כלל, הבנייה שלו דורשת סלילים, גופי שסתומים, ליבות שסתומים וקפיצים.
מתח במצב
בהתאם לעיצוב השסתום הסולנואיד, הסליל יוצר שדה מגנטי כאשר הוא מופעל, אשר מושך את ליבת השסתום לכיוון קצה אחד ופותח או סוגר את השסתום. הפעלה/כיבוי, החלפת כיוונים וכו' יכולים להתבצע כאשר המצב המחושמל תחת שליטה על זרימות נוזל או גז.
מצב כיבוי
הכוח האלקטרומגנטי נעלם כאשר הסליל כבוי; לאחר מכן, ליבת השסתום חוזרת לנקודת ההתחלה שלה תחת פעולת הקפיץ, סוגרת או פותחת את השסתום ובכך חוסמת או משנה את תעלת הנוזל.
שסתומי סולנואיד מסווגים כפועלים ישירים או מופעלי טייס על סמך המבנה והכוונה שלהם. בעוד ששסתומי סולנואיד המופעלים על ידי טייס זקוקים לפעולה משותפת של ליבת השסתום הראשית ושסתום הטייס כדי להשיג בקרת זרימה משופרת, שסתומי סולנואיד הפועלים ישירות משתמשים בכוח אלקטרומגנטי ישיר כדי לדחוף את ליבת השסתום.
מהו מפרט ערך
פרמטרים טכניים
שסתום סגור בדרך כלל, פתוח כאשר הוא מופעל.
פתיחה מהירה SG..Q: נפתח תוך 0.5 שניות, נסגר תוך 1 שניות.
פתיחה איטית SG..S: זמן הפתיחה t מתכוונן, ברירת המחדל היא בערך 8 שניות. קטע הפתיחה הראשוני שניתן להגדיר לפתיחה מהירה מתכוונן בטווח של 50% מהמכה הכוללת, הגדרת ברירת המחדל היא כ-10%. זמן סגירת השסתום הוא פחות מ-1 שניות.
מקסימום לחץ כניסה: 200mbar.
אובדן לחץ
קצב זרימה עוקף (רק עבור SA)
אילו סוגי שסתומים סולנואידים קיימים?
*המספר מציין את קוטר פתח העוקף שגודלו ניתן להתאמה אישית לפי הצרכים
מידות
| סוּג | קֶשֶׁר | L1/mm | L2/mm | H1/mm | H1'/mm | H2/mm | D/mm | h/mm | n | כוח /W |
| SG 15R | Rp12" | 57 | 71 | 169 | 112 | 25 | - | - | - | 20 |
| SG 20R | Rp34 אינץ' | 62 | 91 | 184 | 127 | 33 | - | - | - | 24 |
| SG 25R | Rp1" | 62 | 91 | 184 | 127 | 33 | - | - | - | 24 |
| SG 32R | Rp114 אינץ' | 67 | 128 | 204 | 146 | 39 | - | - | - | 29 |
| SG 40/32R | Rp112 אינץ' | 67 | 128 | 204 | 146 | 39 | - | - | - | 29 |
| SG 40R | Rp112 אינץ' | 77 | 151 | 286 | 209 | 52 | - | - | - | 50 |
| SG 40F | DN 40 | 77 | 200 | 286 | 209 | 70 | 110 | 18 | 4 | 50 |
| SG 50R | Rp2" | 82 | 182 | 297 | 220 | 64 | - | - | - | 57 |
| SG 50F | DN 50 | 82 | 230 | 297 | 220 | 84 | 125 | 18 | 4 | 57 |
| SG65F | DN 65 | 100 | 310 | 370 | 293 | 88 | 145 | 18 | 4 | 84 |
| SG 80F | DN 80 | 100 | 310 | 370 | 293 | 100 | 160 | 18 | 8 | 84 |
| SG 100F | DN 100 | 100 | 350 | 427 | 350 | 115 | 180 | 18 | 8 | 107 |
אוגני חבר לחיבורי אוגן מ-PN1.6MPa ב-GB/T9119-2010 באמצעות אוגני צינור פלדה מרותכים בצלחת שטוחה.
הממדים של שסתום סולנואיד אוויר SA הם אלה של שסתום סולנואיד גז SG בקוטר זהה.
למה משמש שסתום סולנואיד?

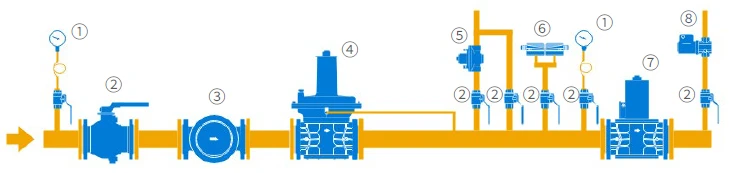

לכיבוי בטיחותי-של צינור הגז הראשי
| ① מד לחץ | ② שסתום סגירה ידני- | ③ מסנן גז SF | ④ וסת לחץ GV |
| ⑤ שסתום הקלה SRV | ⑥ מתג לחץ GS | ⑦ שסתום סולנואיד גז SG | ⑧ שסתום סולנואיד פתוח בדרך כלל SOV |
למען בטיחות כיבוי- של צינור הגז לפני המבער
כיצד מותקנים שסתומי סולנואיד?
תנוחת התקנה: לא הפוך; במצב זקוף אנכי או -אופקי.
בהתבסס על החץ על גוף השסתום, ניתן לוודא את כיוון ההתקנה.
התקן רחוק ממקורות חום: טמפרטורת סביבה: -15 עד 60 מעלות צלזיוס.
מארז: IP 54: לאסור התקנות חיצוניות
מהם אמצעי הזהירות עבור שסתומי סולנואיד?
לפני ההתקנה, יש לנקות את הצינור; אנא השתמש בחומרי האיטום כפי שהומלץ כדי למנוע חפצים זרים להיכנס לתוך השסתום.
לאחר ההתקנה, אין לרתך את הצינור סביב השסתום כדי למנוע חפצים זרים לחסום או לפגוע בו.
התקן במעלה הזרם שסתום סגירה ידני-קל לתחזוקה-.
התקן מסנן SF במעלה הזרם כדי להגן על השסתום מפני חפצים זרים.
הישאר בטווח לחץ הכניסה המרבי של 200 mbar.
שאלות נפוצות
ש: מה ההבדל בין שסתומי סולנואיד המופעלים-ישירים לבין-שסתומי סולנואיד?
ת: שסתומי סולנואיד הפועלים ישירות- מסתמכים על כוח אלקטרומגנטי כדי לדחוף ישירות את ליבת השסתום, ולבטל את הצורך בהפרש לחץ. הם מתאימים לקטרים קטנים (לדוגמה, DN15-DN25) וללחצים נמוכים (פחות מ-200 מ"ב או שווה ל-200 מ"ר) (למשל, סתימות בטיחות של צינורות גז). הם מציעים תגובה מהירה (זמן פתיחה פחות או שווה ל-0.5 שניות), אך מציעים גם קצבי זרימה נמוכים יותר.
שסתומי סולנואיד המופעלים על ידי טייס-, הנשלטים על ידי קישור בין ליבת השסתום הראשית לשסתום טייס, דורשים הפרש לחץ. הם מתאימים לקטרים גדולים (למשל, DN40-DN100) וקצבי זרימה גבוהים (למשל, טיפול במים תעשייתיים). הם מציעים בקרת זרימה מדויקת יותר, אך דורשים שלחץ הכניסה יהיה לפחות הפרש לחץ ההתחלה המינימלי (גדול או שווה ל-50 mbar).
ש: מהי תאימות המתח של שסתומי סולנואיד? האם ניתן להשתמש בהם עם מערכות 24V DC?
ת: מתח AC: 10V עד 250V (למשל, ה-SG 15RQ כברירת מחדל ל-110V AC), תואם למתח AC תעשייתי נפוץ (110V/220V);
מתח DC: 12V עד 48V, דורש דגם DC מותאם אישית (למשל, SG 20R-DC24V), מתאים לתרחישי בקרה אוטומטיים (למשל, הצמדה PLC).
הערה: יש לציין דגמי DC מראש כדי למנוע חיבור שגוי ומשחית סליל.
ש: אילו פרטים יש לקחת בחשבון במהלך ההתקנה? מהן ההשלכות של התקנה הפוכה?
ת: במהלך ההתקנה, שימו לב לפרטים כגון כיוון, כיוון וסביבה. הפרטים הם כדלקמן:
כיוון: יש להתקין לפי החץ על גוף השסתום. היפוך הכיוון עלול לגרום לליבת השסתום להידבק או לדלוף.
אוריינטציה: עדיפות להתקנה אנכית. להתקנה אופקית, ודא שהסליל פונה כלפי מעלה. אל תתקין את השסתום במצב הפוך (הדבר עלול לגרום לכשל קפיץ ולתפיסת ליבת השסתום).
סביבה: יש להרחיק ממקורות חום, לשמור על טמפרטורת סביבה של -15 מעלות עד +60 מעלות, ולעמוד בהגנה IP54. התקנה חיצונית אסורה.
טיפול מקדים: התקן שסתום סגירה ידני (לתחזוקה קלה) ומסנן (כגון סדרת SF, המסנן זיהומים גדולים מ-50 מיקרומטר או שווה ל-50 מיקרומטר) במעלה הזרם כדי למנוע מזיהומים לסתום את ליבת השסתום.
ש: מהן הסיבות השכיחות לכך ששסתום סולנואיד אינו פועל (אין תגובה לאחר הפעלת החשמל)? כיצד אוכל לפתור בעיות?
ת: בעיה באספקת חשמל: השתמש במולטימטר כדי לבדוק אם המתח עומד בערך המדורג (לדוגמה, עבור דגמי 110V AC, סטיית המתח צריכה להיות קטנה או שווה ל-±10%).
כשל בסליל: לאחר כיבוי, מדוד את התנגדות הסליל (טווח נורמלי: 50Ω-200Ω, כ-80Ω עבור SG 15RQ). אם ההתנגדות אינסופית, הסליל נשרף וצריך להחליף אותו.
ליבת השסתום תקועה: פרק את גוף השסתום ובדוק אם יש זיהומים (כגון סיגים וחלודה ריתוך). לפוצץ אותו עם אוויר דחוס. לאחר הניקוי יש למרוח כמות קטנה של שמן סיליקון לשימון.
הפרש לחץ לא מספיק: עבור שסתומים המופעלים באמצעות טייס-, ודא שלחץ הכניסה גדול או שווה ל-50mbar (למשל, SG 40F); אחרת, השסתום לא יפעל.
