ניתוח של העקרונות, היתרונות ודיוק-גבוה של טכנולוגיית עיבוד טבעת גלגלי שיניים פנימית של עיצובי גלגלי שיניים פלנטריים.

אם אתם מתכננים מפעיל מפרק רובוטי שצריך להתאים בתוך זרוע רובוטית דקיקה, או תיבת הילוכים של רכב חשמלי שחייבת להיות קלת משקל ועמידה, תתמודדו עם בעיה נפוצה - איך להשיג יותר כוח בחלל קטן יותר?

פתרונות מסורתיים המשתמשים בתמסורת גלגלי שיניים בעלי הילוכים לא יכולים לפתור בעיה זו - הם דורשים מרחקי מרכז גדולים וריבוי שלבים כדי להשיג יחסי הפחתה גבוהים, וכתוצאה מכך מנגנונים כלליים מגושמים ומסורבלים.

מערכת הילוכים פלנטרית (הידועה גם בתור רכבת הילוכים אפיציקלית) היא האפשרות הטובה ביותר שלך, המציעה את יחס המומנט-ל-הגבוה ביותר מכל פריסות ההילוכים. אז איך זה עובד? וכיצד משפיע תהליך הייצור של גלגל השיניים הפנימי על ביצועי המערכת כולה?

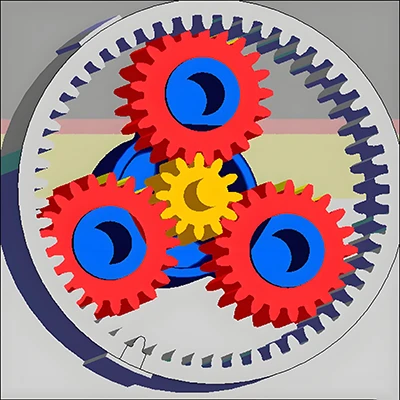

מערכת גלגלי שיניים פלנטרית, שניתן לקשר אותה לתנועת מערכת השמש שלנו, מורכבת בדרך כלל מארבעה חלקים.

ציוד שמש

זהו המרכז של מערכת ההילוכים הפלנטרית ובדרך כלל משמש כקלט.

גלגלי שיניים לכוכב הלכת

3-5 הילוכים שמסתובבים סביב גלגל השיניים.

נושאת כוכבי לכת

משמש כדי להחזיק את גלגלי השיניים של הפלנטה במקום, ובדרך כלל משמש כפלט.

גלגל שיניים טבעת (נקרא גם ציוד פנימי/טַבַּעַתצִיוּד)

גלגל השיניים החיצוני ביותר, עם שיניים בפנים, המשתלב עם גלגלי השיניים של הפלנטה ולרוב מקובע במקומו.

מומנט גבוה

הם משיגים את היחס הטוב ביותר בין גודל-ל-חוזק, מה שהופך אותם למבנה המכאני הקומפקטי ביותר מבחינת יחס הספק-ל-משקל.

הילוכים קואקסיאליים

פירי הכניסה והיציאה נמצאים על אותו קו, מה שמקל על אינטגרציה עם מנועים ומפעילים ליניאריים.

יעילות גבוהה

ערכות גלגלי שיניים פלנטריות-איכותיות יכולות להשיג יעילות-תמסורת חד-שלבית של 95-98%.

יציבות גבוהה

כוחות רדיאליים מבטלים זה את זה, ומפחיתים משמעותית את דרישות העומס על מיסבים וביתים.

המפתח לייצור ערכת גלגלי שיניים פלנטרית-בדיוק גבוה טמון בייצור גלגל השיניים הפנימי שלו.

מַדוּעַ?

מגבלות עיבוד

כלי החיתוך חייב להימשך לתוך החלק הפנימי של הגליל לצורך עיבוד, וכתוצאה מכך שטח מוגבל ביותר. כביסה מסורתית היא השיטה היעילה ביותר.

הפרעות מבניות

בעיצובים קומפקטיים, גלגל השיניים הפנימי ממוקם לרוב בחלק התחתון של חור עיוור או קרוב לכתף הפיר (הפרעה), ומשאיר מעט מאוד מקום לנסיגת הכלים.

פגמים של תהליכים ישנים

באופן מסורתי, גלגלי שיניים פנימיים עוצבו בעיקר על ידי עיצוב גלגלי שיניים. תהליך זה אינו יעיל וקשה להשיג את גימור פני השטח ואת דיוק פרופיל השיניים הנדרשים עבור שידורים דיוק מודרניים, מה שמוביל לעתים קרובות להשפעה גדולה ולרמות רעש גבוהות.

עם התקדמות בתהליכי ייצור וציוד, Power Skiving משמש כיום בדרך כלל לעיבוד טבעות גלגלי שיניים פנימיות. בהתבסס על הניסיון המעשי שלנו בשימוש במכונת הגלישה של Kashifuji Gear KPS30 לעיבוד גלגלי שיניים פנימיים, היתרונות הם כדלקמן.

מהירות ועלות

מהירות העיבוד מהירה פי 3-5 מעיצוב גלגלי שיניים מסורתי, מה שמפחית משמעותית את עלויות הייצור.

דיוק גבוה יותר (רמת ISO 5)

זה יכול להשיג דיוק גובה פרופיל שן השווה לטחיקת גלגלי שיניים (ISO/DIN רמה 5).

חופש גיאומטרי

זה יכול לעבד גלגלי שיניים פנימיים בתוך חללי מרווח קטנים במיוחד, אפילו בחורים עיוורים עמוקים.

מפרקי רובוט

מפעילי דש תעופה וחלל

רובוטים כירורגיים

מנועי רכזת

בעת רכישת גלגלי שיניים פלנטריים, אתה יכול לשאול את הספק שלך את השאלות הבאות:

איך מייצרים את גלגל השיניים הפנימי?

האם אתה יכול לבצע עיבוד דיור משולב?

האם אתה מספק תמיכה ב-DFM (Design for Manufacturability)?

ב-Hansheng Automation, אנו מחויבים לספק ללקוחותינו פתרונות הילוכים פלנטריים-אחת. תוך מינוף הניסיון הרב שלנו בעיבוד שבבי בתיבות הילוכים פלנטריות מדויקות ושימוש במפעל Kashifuji Gear Skiving Machine KPS30, אנו מספקים גלגלי שיניים-בדיוק ובאיכות-גבוהה.

למידע נוסף, בקר באתר שלנוגלגלי שיניים פלנטריים מותאמים אישיתעמוד אוצור קשר עם המהנדסים שלנולהצעת מחיר חינם והערכת עיצוב DFM.
