בחירת חומרים עבור גלגלי שיניים סליליים מותאמים אישית-פלדה, פליז או פלסטיק (POM)

החומר קובע את חיי השירות,-יכולת נשיאת העומס, מאפייני הרעש והעלות-יעילות של הפרויקט הסופי של הציוד. בחירת חומר לא נכונה תשפיע על הביצועים של גלגלי שיניים ואף עלולה להפוך אותם לבלתי שמישים. בְּתוֹריצרן רכיבים מכניים מדויקים מקצועיים, לאחר שיתוף פעולה עם לקוחות רבים, אני מאמין שאולי אתה שוקל אם לבחור בחוזק המוחלט של פלדת סגסוגת, עמידות בפני קורוזיה של פליז או אפקט הפחתת הרעש של פלסטיק הנדסי עבור פרויקט העברת הילוכים שלך?

Hansheng Automation תנתח את שלושת הנפוצים ביותרציוד סלילחומרים- פלדה, פליז ופלסטיק POM- וכמה אסטרטגיות בחירה במאמר, בתקווה לעזור לך.

לפני שנסביר את החומרים הספציפיים, בואו נקים תחילה קריטריונים לבחירה. כאשר לקוח בוחר בנו להתאים עבורו ציוד סליל, אנו נעריך את תרחיש היישום בהתבסס על חמשת הגורמים העיקריים הבאים בעת אישור בחירת חומר הציוד.

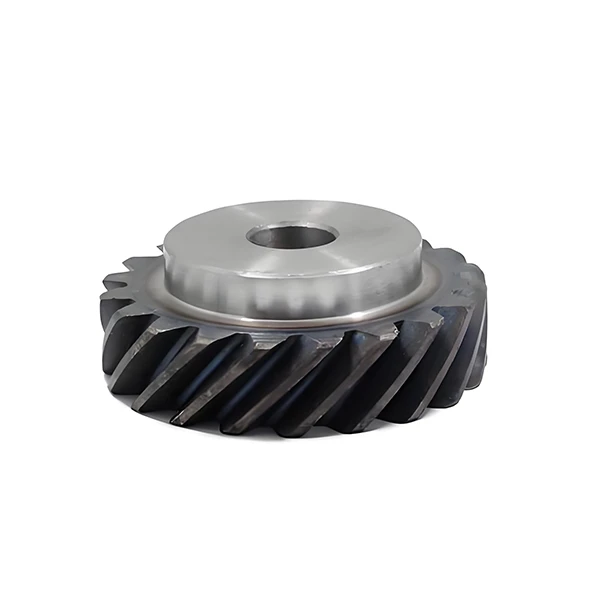

גלגלי שיניים סליליים מפלדההם בדרך כלל הבחירה המתאימה ביותר להעברת כוח תעשייתית. גלגלי שיניים מפלדה עשויים בדרך כלל מפלדת פחמן (כגון 1045), מפלדת סגסוגת (כגון 4140 או 8620), או מפלדת אל חלד (303, 304 או 316). המאפיין של פלדה הוא שהיא יכולה לקבל צורות שונות של טיפול בחום, כגון פחמימות, התקשות אינדוקציה או תהליכי ניטרידה.מטופל בחוםגלגלי שיניים יכולים להשיג קשיות משטח גבוהה במיוחד תוך שמירה על ליבה קשיחה וגמישה לספוג עומסי פגיעה.

יתרונות

היתרון העיקרי שלגלגלי שיניים מפלדה בחוזק גבוההוא כושר נשיאת העומס-שלהם. על פי AGMA 2001-שיטות חישוב D04, גורמים כגון דרגת חומר, רמת קשיות וסוג טיפול בחום משפיעים ישירות על כושר העומס של גלגל השיניים-עם פלדות קרבוריות ומוקשות במארז (כגון 8620 או עמידה אופטימלית של HRC-6, 9310) גם עייפות מגע (pitting) וגם עייפות כיפוף שיניים.

לגלגלי שיניים מפלדה יש ​​עמידות בפני שחיקה ושחיקה חזקה במיוחד, מה שהופך אותם למתאימים מאוד לפעולה רציפה,- במהירות גבוהה ומומנט גבוה. אם משמנים ומתוחזקים כראוי, סט של גלגלי שיניים מפלדה יכול להחזיק מעמד עשרות שנים. בנוסף,גלגלי שיניים פלדה בעיבוד CNCיכול לשמור על סובלנות הדוקה במיוחד (ISO 1328-1 דרגה 5 ומעלה).

חסרונות

החיסרון שלו הוא שהוא בעל משקל גבוה ומגביר את אינרציית המערכת, שאינה ידידותית לציוד או ליישומים הדורשים עצירת התחלה תכופה. וללא אספקה ​​רציפה של שמן או גריז, מגע פלדה לפלדה עלול לגרום לנשיכה וחסימה. חיסרון נוסף הוא שפלדה רגילה נוטה לחלודה וקורוזיה, ובעלת רעש תפעול גבוה.

הטוב ביותר עבור

תַעֲשִׂיָתִיגלגלי שיניים מפלדההם הבחירה הטובה ביותר עבור יישומים כגון מערכות הילוכים ודיפרנציאלים לרכב, ציוד תעשייתי-כבד (מסועים, מגרסה, מכונות כרייה), התקני הנעה מכאנית CNC-בדיוק גבוה וכו'.

גלגלי שיניים סליליים מפליזלספק חוזק מכני בינוני (חוזק מתיחה בדרך כלל 300-500 MPa, כ-40-60% מפלדת פחמן) וביצועי חיכוך טובים, המשמשים בעיקר בתחום המכשירים המדויקים. גלגלי שיניים פליז מיוצרים בדרך כלל מסגסוגות כגון C36000 (פליז חיתוך קל) או פליז נייבי. התכונה הגדולה ביותר היא יכולת עיבוד מעולה; הוא מייצר שבבים קטנים ובעל בלאי מינימלי של כלי חיתוך. בעלות מקובלת, הוא יכול לייצר גלגלי פליז מורכבים ומדויקים ביותר.

חשוב לציין, פליז מצטיין ביישומי ציוד תולעת - גלגלי תולעת פליז בשילוב עם תולעי פלדה מייצגים את התצורה הסטנדרטית בתעשייה בשל חלוקת עומס אופטימלית ומאפייני בלאי.

יתרונות

המאפיין המרכזי של חומר זה הוא הסיכה הטבעית הגבוהה שלו. במיוחד כאשר משתמשים בפליז בשילוב עם פלדה, האפקט מצוין.הילוכים עם רעש נמוךעשויים גם בדרך כלל מפליז, מכיוון שחומר זה רך יותר מפלדה ומספק שיכוך רעידות טוב יותר. בנוסף, לגלגלי פליז יש עמידות מצוינת בפני קורוזיה בפני מים.

חסרונות

החסרונות של פליז ברורים גם, שכן חוזק המתיחה ומגבלת התפוקה שלו נמוכים משמעותית מפלדה, מה שהופך אותו לא מתאים ליישומים כבדים או-כבדים. חיסרון נוסף הוא שבהשוואה לפלדה, פליז אינו עמיד בחום-; ככל שהטמפרטורה עולה, חוזקו יקטן במהירות. לבסוף, בשל התנודות המשמעותיות במחירי הנחושת, גם עלות חומרי הגלם מפליז צריכה לשקול האם הם זולים יותר מפלדה רגילה.

הטוב ביותר עבור

גלגלי שיניים בעלי סיכה עצמיתעשוי פליז (או בשילוב פלדה) מתאימים מאוד למכשירים מדויקים, מונים ומדדים, מנגנוני שעון, כונני גלגלי שיניים תולעים (פליזציוד תולעתשילוב עם ציוד תולעת פלדה הוא סטנדרטי), יישומי רעש-נמוכים הדורשים עוצמה מתונה, סביבות ימיות או ציוד מדידת מים ועוד.

פֶּתֶק:גלגלי שיניים פליז מומלצים בדרך כלל עבור מתחי מגע הנמוכים בהרבה מאלו של גלגלי שיניים מפלדה מוקשה, מה שהופך אותם ללא מתאימים ליישומי העברת כוח-כבדים.

בתרמופלסטיות הנדסיות, במיוחדגלגלי שיניים סליליים POM, ייתכן שאתה יודע על החומר הזה דרך השמות המסחריים Delrin (DuPont Seistel) או Acetal (Acetal). ל-POM, כתרמופלסטי הנדסי חצי גבישי, יש קשיחות, יציבות מימדית מעולה, וניתן גם לייצור המוני- באמצעות עיבוד שבבי CNC או הזרקה.גלגלי שיניים סליליים מפלסטיקעשוי POM בעלי משטח חלק באופן טבעי ועמיד בפני כימיקלים.

יתרונות

היתרון הבולט ביותר של POM הוא משקלו הקל, שהוא קל בכ-80% מפלדה. זה החומר הטוב ביותר עבורהילוכים שקטיםובעל שיכוך רעשים ורעידות נמוך מעולה. גלגלי שיניים POM הם בעצםגלגלי שיניים מפלסטיק משמנים עצמיים, מה שאומר שהם יכולים לפעול בדרך כלל ללא שום שמן או גריז. יחד עם זאת, יש לו גם עמידות מעולה לעייפות ועמידות בפני שחיקה. בנוסף, הוא יכול גם לסבול ממסים ודלקים. עבור תעשיית הרפואה והמזון,ציוד בדרגת מזוןs העשויים מדרגות POM ספציפיות עומדות בדרישות התאימות של ה-FDA וה-USDA.

חסרונות

החיסרון הגדול ביותר הוא שאי אפשר להשוות את החוזק שלו למתכת. מבין שלושת החומרים המתוארים במאמר זה, יש לו את כושר נשיאת העומס- הנמוך ביותר והוא ייכשל תחת עומסי מומנט או פגיעה גבוהים. שנית, הטמפרטורה היא גם גורם מגביל עיקרי; טמפרטורת הפעולה הטיפוסית של POM היא בין -40 מעלות צלזיוס ל-90 מעלות צלזיוס, מעבר להן הוא יתרכך ותעוות. בנוסף, למרות שלפלסטיק יש יציבות מימדית טובה, שינויים מימדיים קלים עשויים להתרחש עקב ספיגת לחות או התפשטות תרמית, מה שיכול להשפיע על רשתות ביישומים בעלי דיוק גבוה.

הטוב ביותר עבור

גלגלי שיניים של Delrin ורכיבי אצטל העשויים מ-POM הם הבחירה המועדפת עבור יישומים כגון ציוד משרדי (מדפסות, מכונות צילום),ציוד מכשור רפואי(כאשר שימון עלול להוות סיכון לזיהום), ציוד לעיבוד מזון (מסועים, בקבוקים), והעברת הילוכים קלת משקל לרובוטים.

כדי לעזור לך להבין טוב יותר את ההבדלים בין שלושת החומרים, ריכזנו טבלה לעיונך.

הערה: עמידות הפלדה בפני קורוזיה תלויה במידה רבה בסוג (נירוסטה לעומת פלדת פחמן) ובציפוי פני השטח.

כשראיתי את זה, אולי אתה עדיין לא בטוח באיזה חומר לבחור בסופו של דבר, אבל זה בסדר. Hasnheng Automation גם מספק לך מדריך החלטות.

שים לב שמדריך לבחירת ציוד זה מבוסס על ניסיון הייצור שלנו בהתאמה אישית של סוגים שונים של גלגלי שיניים והוא לעיון בלבד. אם אינך מסוגל לקבל החלטה או זקוק למישהו שיעזור לך באסטרטגיה מדעית, אנא אל תהסס לעשות זאתפנה אלינוואנחנו יכולים להגיב במהירות לצרכים שלך.

צור קשר עכשיו

בחר פלדה אם אתה צריך

• יישומי עומס גבוה, מומנט גבוה:מסועים ניידים-כבדים, מניעים גלגלי רכב.
• חיי שירות ארוכים:המכונה פועלת 24/7, ועלות העצירה והחלפת הילוכים גבוהה מדי.
• סביבת עבודה לא טובה:טמפרטורה גבוהה, רטט גבוה או עומס השפעה גבוה.
• קצבת תקציב:יש לך תקציב לטיפול בחום ולמערכת סיכה.

בחר פליז אם אתה צריך

• פעולת רעש נמוך:הסביבה לא יכולה לקבל את הצליל של פגיעת מתכת, אבל החוזק הפלסטי אינו מספיק.
• מכשירים מדויקים:דורשים תנועה חלקה וביצועים נגד נשיכה.
• סביבה קורוזיבית:חשוף למים או ריסוס מלח, ועיבוד נירוסטה קשה מדי.
• כושר עומס בינוני:יצירת איזון בין החולשות של הפלסטיק והקשיחות המוגזמת של הפלדה.

בחר POM אם אתה צריך

• יישום עומס קל:המבנה הפנימי של מוצרים אלקטרוניים או מכשירי חשמל ביתיים קטנים.
• סביבות רגישות במיוחד לרעש:בתי חולים, מכונות לאריזת מזון או מוצרי צריכה ביתיים.
• עיצוב קל משקל:כל גרם משקל חשוב עבור מכשירים ניידים או רחפנים.
• אין דרישות שימון:סביבת חדר נקי, עיבוד נייר או מכונות טקסטיל.
• יישומים רפואיים בדרגת מזון:מגע ישיר עם מזון או סביבות סטריליות.

אם אתה עדיין לומד כיצד לבחור חומר גלגלי שיניים, זכור שמערכות הילוכים רבות משתמשות בגישה היברידית, כגון גלגלי פליז מניעות תולעת פלדה, או גלגלי שיניים POM מניעי פלדה, כדי למקסם את היתרונות

האם אני יכול לערבב חומרים שונים, כמו חיבור ציוד פלדה לציוד פלסטיק?

בטח, זה למעשה די נפוץ. הנוהג המקובל הוא להשתמש בגלגלי שיניים מתכתיים בשילוב עם גלגלי שיניים סליליים מפלסטיק גלגלי שיניים גדולים. זה לא רק מפחית את הרעש, אלא גם מפחית את החיכוך והבלאי בין ההילוכים המשויכים. עם זאת, זכור כי מגבלת העומס של המערכת כולה לאחר ערבוב והתאמה תלויה בציוד הפלסטי החלש יותר.

מדוע גלגלי שיניים Helical Gears יקרים יותר לייצור מאשר Spur Gears?

כן, גלגלי שיניים סליליים מותאמים אישית הם בדרך כלל מעט יותר יקרים מאשר גלגלי שיניים דורבנים. בעיקר בגלל שקשה לטפל בזווית Helix, ההגדרה של עיבוד גלגלי CNC מורכבת יותר, מסלול העיבוד מתארך, וכדי להבטיח את הדיוק של זווית זו, הזיהוי גם מסובך יותר.

כיצד זווית הסליל משפיעה על בחירת חומרי ההילוכים?

תהיה לזה השפעה. כאשר גלגל שיניים סליל מסתובב, יהיה דחף צירי, וככל שהזווית גדולה יותר, הדחף גדול יותר. אם מדובר בציוד פלסטי כמו גלגלי שיניים סליליים POM, כוח צירי מוגזם עלול לגרום בקלות לזחילה או עיוות. אז אם העומס הצירי גבוה, שימוש בגלגלי שיניים סליליים מפלדה או פליז בעל חוזק- גבוה יהיה בטוח יותר.

איזה מידע אני צריך לספק להצעת מחיר מותאמת אישית?

על מנת לספק לך את הייעוץ וההצעה המדויקת ביותר לבחירת חומרי ציוד, אנא ספק את הדברים הבאים:

שרטוטים מפורטים (כולל פרמטרים כגון מודולוס, מספר שיניים, זווית סליל וכו').

עומס עבודה (מומנט ומהירות).

סביבת יישום (כגון האם הטמפרטורה גבוהה או לא, והאם קיימת קורוזיביות).

דרישות רמת דיוק (AGMA או ISO).

חיי שירות צפויים ודרישות רעש.

בחירת החומרים היא השלב הראשון, וייצור גלגלי השיניים לפי השרטוטים הוא השני. אפילו שגיאות קלות בזווית הסליל או בקוטר הגובה עלולות להוביל לכשל בהילוכים, ללא קשר לחומר.

זו הסיבה לשיתוף פעולה עם איש מקצועיצרן ציוד מותאם אישיתהוא מכריע. ספק מקצועי לא רק מספק שירותי עיבוד שבבי; ב-Hasnheng Automation, אנו מציעים גם ייעוץ עיצובי לייצור (DFM). אנו יכולים לומר לך אם הנירוסטה 316 שבחרת תגרור עלויות מיותרות עקב קשיי עיבוד, או שדרגה ספציפית של POM תתאים יותר לדרישות שלך.

במפעל שלנו, אנו משתמשים במתקדמיםעיבוד גלגלי CNCיכולות לעבד מגוון רחב של חומרים. אנו מבינים את פרמטרי החיתוך הייחודיים הנדרשים לפלדה ופלסטיק. בין אם אתה צריך אב טיפוס בודד או 10,000 יחידות לייצור המוני, בקרת האיכות הקפדנית שלנו מבטיחה שהגלגלים המיוצרים עומדים במפרט שלך. בְּתוֹרספק ציוד מדויק, אנו שואפים לספק לך פתרון אחד-להעברת הילוכים מדויקת, ולחסוך ללקוחותינו זמן, מאמץ ועלות.

לבסוף, מה שהאנסנג רוצה להביע הוא שאין דבר כזה החומר ה"טוב ביותר" לכל ציוד, אלא רק החומר המתאים ביותר ליישום הספציפי שלך. פלדה מספקת חוזק שאין שני לו, פליז מציע דיוק חלק, ו-POM מביא שקט וקל משקל. על ידי הערכה קפדנית של העומס, הסביבה והתקציב שלך, אתה יכול לייעל את הביצועים ואת תוחלת החיים של העיצוב שלך.

זקוק לעזרה בבחירת החומר המתאים עבורךגלגלי שיניים סליליים מותאמים אישית? צור קשר עם צוות ההנדסה שלנו לייעוץ והצעת מחיר חינם.

כספק מקצועי של ציוד מדויק, תהליכי הייצור והבדיקה שלנו עומדים בקפדנות בתקנים בינלאומיים מוכרים בתעשייה.

AGMA 2001-D04: גורמי דירוג בסיסיים ושיטות חישוב לשיניים ספוגיות וגלגלי שיניים.

ISO 1328-1:2013: גלגלי שיניים גליליים - מערכת ISO של סיווג סובלנות צדדים.

VDI 2736: שיני ציוד תרמופלסטיות.

מדריך למכונות (מהדורה 31): סעיף גלגלי שיניים - חומרים וטיפול בחום.

ASTM B16 / B16M: מפרט סטנדרטי בחינם-חיתוך מוט פליז, מוט וצורות.
