במשך עשרות שנים, Hansheng Automation מוקדש למחקר, פיתוח וייצור של מפחיתים מדויקים ואספקת רכיבים מדויקים למכונות אריזה. כיום, בנוסף לארבעת קווי המוצרים המפחיתים העיקריים שלנו-מצמצם המצלמה ומפחית ההילוכים האפיציקלי-אנו מנצלים את גלגלי השיניים המדויקים שלנו בדרגת ISO 5, עיבוד CNC מדויק במיוחד (±0.002 מ"מ), יציקה בקנה מידה גדול (סובלנות תעשייתית ±0.03 מ"מ), ובקרה תעשייתית נרחבת. שירותי אספקת חלקים. סיפקנו מגוון רחב של מוצרים ושירותים ליותר מ-60 מדינות ברחבי העולם. זה איפשר לנו לצבור ניסיון עשיר ולהפוך אותנו לשותף ראוי ואמין.
מהו מפחית הילוכים אפיציקלי?

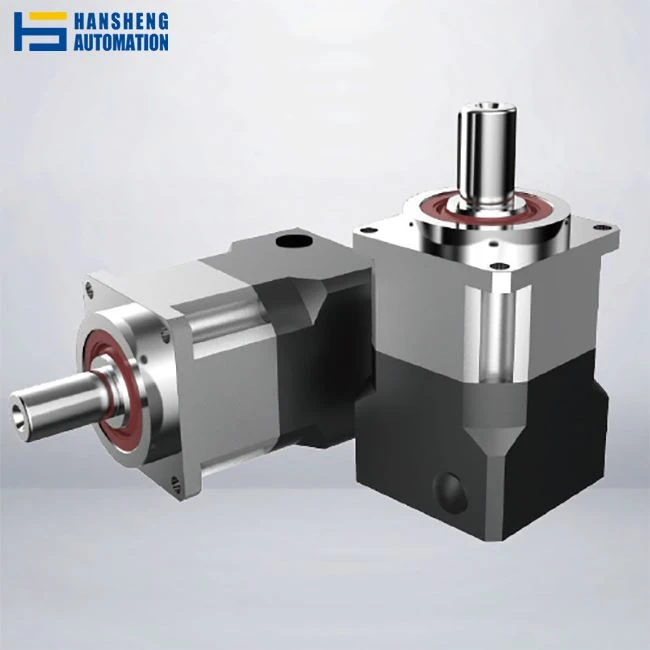

מפחית הילוכים אפיציקלי מדויק מסדרת PGL060 עם תמיכה כפולה- הוא אחד מארבעת מוצרי מפחיתי הדיוק של Hansheng Automation. היתרון המרכזי שלו טמון בשילוב של מבנה הילוכים אפיציקלי ומערכת תמיכה כפולה-, השגת איזון בין האטה יעילה, תפוקת מומנט גבוהה ותפעול יציב.
עיקרון הפעולה שלו מבוסס על תיבת הילוכים מתואמת של "גלגל השיניים - פלנטה -: גלגל השיניים המרכזי מקבל קלט כוח מהמנוע, ומניע שלושה או ארבעה גלגלי שיניים לכוכבי הלכת להסתובב סביב גלגל השמש. גלגלי השיניים של הפלנטה משתלבים בו-זמנית עם גלגל השיניים החיצוני הקבוע, ובסופו של דבר מפיקים כוח דרך מנשא הפלנטה הכפול-. הוא מתאים במיוחד ליישומים תעשייתיים הדורשים התחלות ועצירות תכופות ותנודות עומס דינמיות.
בהשוואה למפחיתי גלגלי שיניים מסורתיים, מנשא הפלנטה הכפול-של PGL060 מפחית באופן משמעותי את הרטט והבלאי, בעוד שהמבנה האפיציקלי מבטיח העברת כוח אחידה יותר-גורם מפתח בביצועים המצוינים שלו בציוד כגון מפרקים רובוטיים וקווי ייצור אוטומטיים.
תכונות
שני-עיצוב נקודות
לסדרת PGL060 מערכת תמיכה כפולה חדשה המגבירה את יכולת העומס והיציבות תוך הפחתת הרטט והבלאי בזמן ריצה.
מומנט התנעה נמוך במיוחד
סדרת PGL060 מספקת מומנט התחלתי נמוך בהרבה ממפחיתי הילוכים מרובעים רגילים, ולכן מפחיתה את ההשפעה על המנוע במהלך האתחול ומשפרת את אמינות המערכת הכללית.
שינוי תצורת פיר פלט
על ידי שינוי תצורת פיר הפלט-כלומר, קוטר, אורך ושיטת חיבור-משתמשים עשויים לענות על צרכים מסוימים, ובכך להגדיל את יכולת ההסתגלות וגמישות ההתקנה של המוצר.
אפשרויות קלט מגוונות
על ידי בחירה מתוך מגוון תצורות קלט-מנועי סרוו, מנועי צעד, סוגים שונים של התקני הנעה-מגדילים את הגמישות והתאימות של המערכת.
דגם ופרמטר
למוצר זה יש צורה דומה לסדרת Bevel Gear Type PGH, אך הבדל המבנה הפנימי שלו עדיין ברור, סדרת PGL היא תיבת הילוכים פלנטרית מסוג ישר, בעוד שסדרת PGH היא תיבת הילוכים פלנטרית מסוג סלילי, בשל ההבדל בין חיבור השן הישרה לשן הסלילית לבין יעילות ההולכה, מה שמוביל להבדל משמעותי בביצועים של שני המוצרים האחוריים של PGL06 המפחית גדול משמעותית מזה של אותו דגם של PGH, ה-backlash שניתן להשיג על-ידי PGL060 הוא פחות או שווה ל-6 arcmin, וה-backlash של PGH060 יכול להגיע לפחות או שווה ל-2 arcmin. קשיחות הפיתול של PGH060 היא 6 Nm/arcmin, בעוד של PGL060 היא רק 2.8 Nm/arcmin.
מאילו מבנים מורכבת תיבת הילוכים פלנטרית מסדרת PGL?
בנייה חזקה המיועדת לביצועים ואמינות מעולים מאפיינת את מפחית ההילוכים האפיציקלי מסדרת התמיכה הכפולה PGL060. ארבעה חלקים בסיסיים מרכיבים את מפחית ההילוכים הזה:
המארז, ציוד טבעת
מגע מושלם עם גלגלי השיניים הפלנטריים והציוד הסולארי מתאפשר בזכות השיניים הפנימיות של המארז. על ידי מתן בסיס קבוע ונייח, המעטפת של סדרת PGL060 מספקת ביצועים מדויקים בתנאי לחץ שונים.
ציוד השמש
במיקום מרכזי, הציוד הסולארי מקבל קלט ישיר מציר המנוע. יחס ההילוכים מוגדר על ידי מספר השיניים בגלגל השיניים ביחס לגלגל השיניים, ולכן מקל על העברת כוח יעילה לגלגלי השיניים הפלנטריים שמסביב.
גלגלי השיניים של כדור הארץ
בדרך כלל מפעילה שלושה עד ארבעה גלגלי שיניים סביב גלגל השיניים, סדרת PGL060 מנצלת כמה מלבד הגדלת חלוקת העומס ויכולת המומנט, המבנה הייחודי הזה מפחית את התנגדות הגלגול. חשוב לציין, למספר השיניים על פני כדור הארץ אין השפעה על יחס ההילוכים הכולל, ובכך מספק גמישות עיצובית מירבית.
ה-Planet Carrier עם תמיכה כפולה
מנשא הפלנטה קושר את גלגלי השיניים ומספק מערכת תמיכה כפולה נדרשת. עיצוב חכם זה הופך את הריצה לפחות תוססת ויציבה יותר. מגלגלי השיניים של הפלנטה, המנשא מתפקד כציר הפלט המספק ישירות את המומנט והמהירות המשולבים לפלט תיבת ההילוכים. מתאים במיוחד לשימושים תובעניים, תכונת התמיכה הכפולה שלו מגדילה את קיבולת העומס הכוללת- ואת אורך החיים של המפחית.
יישומים טיפוסיים של מפחיתי הילוכים אפיציקליים מסדרת PGL060
רובוטיקה תעשייתית:משמש במפרק המותניים של רובוטים משטחים;
ציוד לוגיסטיקה ושינוע:בקצה ההנעה של מסועי השרשרת, מומנט ההתנעה הנמוך מפחית הפסדים מהתנעות ועצירות תכופות של המנוע;
מכונות אריזה:מתאים לפעולה לסירוגין של מכונות איטום סרטים, פיר הפלט מותאם אישית עם חיבור ספליין כדי להבטיח שידור סינכרוני עם גלילי המסוע;
כלי מכונות כבדים-:בשימוש במערכות הזנה, מבנה התמיכה הכפול- מתנגד לכוחות רדיאליים במהלך חיתוך ומשפר את יציבות העיבוד.
שאלות נפוצות
ש: תחת דרישות דינמיות, איך מסתדרת סדרת PGL060?
ת: בנסיבות עומס דינמיות, סדרת PGL060 מבטיחה יציבות ותגובתיות רבה באמצעות עיצוב התמיכה הכפולה המיוחדת שלה וסידור הילוכים פלנטריים מרובים, ולכן מבטיחה אמינות בסביבות עבודה המתחלפות במהירות-.
ש: באילו דרכים סדרת PGL060 יכולה להכיל מצבי ריצה רבים?
ת: סדרה זו גמישה בעיצובה כך שלקוחות עשויים לפעול במצבים רבים-כולל פעולה רציפה, פעולה לסירוגין ופעולה-גבוהה-עומס קצר-משך זמן-המתאימים לקשת רחבה של דרישות יישומים.
ש: אילו קריטריונים מרכזיים צריכים להנחות את הבחירה בסדרת PGL060?
ת: כדי להבטיח שהדגם הנבחר מתאים בצורה הטובה ביותר ליישום הספציפי שלהם, על המשתמשים לקחת בחשבון מומנט פלט, מהירות פלט, סוג קלט, טמפרטורה ולחות של סביבת העבודה.
ש: בשימושי-עומס גבוה, כיצד מתפקדת סדרת PGL060?
ת: נהנית ממבנה התמיכה הכפול שלה ומחומרי הפרימיום שלה, סדרת PGL060 זורחת תחת הגדרות עומס- גבוהות, מסוגלת לעמוד בעומסים חולפים בולטים מבלי לפגוע בביצועים, ולכן מתאימה לתעשיות כבדות ולזרועות רובוטיות.
ש: סדרת PGL060 מאפשרת אילו שיפורים ספציפיים בביצועים?
ת: יחד עם חיי ציוד ארוכים יותר ופחות הוצאות תחזוקה, המשתמשים יכולים לצפות ייצור מומנט טוב יותר, מומנט התחלתי נמוך יותר, פחות רעידות ופעולה שקטה יותר.
